Генератор прямоугольного и треугольного напряжений

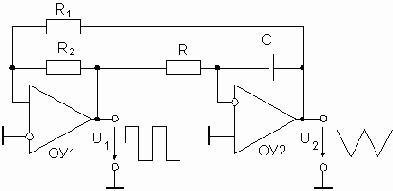

Как видно из диаграммы на рис. 33б, в схеме мультивибратора формируется напряжение не только прямоугольной формы, но и формы, близкой к треугольной (на конденсаторе). Времязадающая RC-цепь мультивибратора выполняет приближенное интегрирование выходных прямоугольных колебаний. Заменив эту цепь интегратором на ОУ, получим генератор, на одном из выходов которого формируются прямоугольные, а на другом – треугольные колебания (рис. 35). Здесь на усилителе ОУ1 выполнен неинвертирующий триггер Шмитта, а на ОУ2 – интегратор.
