Операционные усилители


Автоколебательный мультивибратор


Схема автоколебательного мультивибратора приведена на рис.33а. Он состоит из инвертирующего триггера Шмитта, охваченного отрицательной обратной связью с помощью интегрирующей RC-цепочки.

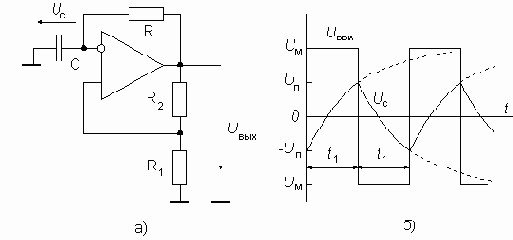

Схема мультивибратора (а[ZEBR_TAG_/i></div>) и временнaя диаграмма его работы (<i>б</i>)
