Операционные усилители


Схемы логарифмирования с транзистором


Зависимость тока коллектора транзистора от напряжения база-эмиттер при нулевом напряжении коллектор-база определяется выражением:


    где IK0 – обратный ток насыщения транзистора. Его значение для маломощных транзисторов составляет около 0,1 пА при комнатной температуре. Выходное напряжение этих схем определяется выражением:

(33)

     Поскольку IK0 транзистора существенно меньше, чем I0 диода, приближенное равенство (33) значительно точнее, чем (32). Это обеспечивает динамический диапазон схемы на рис. 25а до 7 декад.

Примечание 1: Для такого широкого диапазона входные токи ОУ должны быть не более 1 пА.

    Схема на рис. 25б менее точна (динамический диапазон до 4 декад) из-за того, что здесь ток коллектора транзистора отличается от входного тока схемы на величину тока базы. Однако эта схема менее склонна к самовозбуждению и имеет более высокое быстродействие.

    Для изменения полярности входного напряжения в схеме на рис. 25б

достаточно просто “перевернуть” транзистор. В схеме на рис. 25а для отрицательных входных напряжений необходимо использовать pnp-транзистор.

    Входные сигналы обратной полярности могут вывести из строя транзистор в схеме на рис. 25а, т.к. операционный усилитель при этом входит в насыщение, и на переход база-эмиттер подается обратное напряжение, практически равное напряжению питания. Поэтому необходимо принять меры для защиты транзистора. С этой целью в схему включают дополнительные диоды.

    Как уже отмечалось выше, схема с заземленной базой транзистора склонна к самовозбуждению. Это вызвано тем, что в цепи обратной связи усилителя есть элемент, вносящий дополнительное усиление напряжения (транзистор, включенный по схеме с общей базой), поэтому общий коэффициент передачи петли обратной связи повышается. Даже усилитель с полной внутренней коррекцией может потерять устойчивость при увеличении контурного усиления. На диаграмме Боде этому соответствует перемещение ЛАЧХ вверх относительно оси частот, что вызывает рост частоты среза и резкое сокращение запаса устойчивости по фазе. Для обеспечения устойчивости схемы можно применить такую же частотную коррекцию, что и при работе ОУ на емкостную нагрузку. Схема скорректированного логарифмирующего преобразователя приведена на рис. 26.

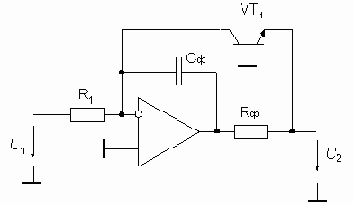

Схема скорректированного логарифмирующего преобразователя
