Операционные усилители


Полосовые фильтры


Аналогично, путем замены переменных, можно преобразовать амплитудно-частотную характеристику фильтра нижних частот в амплитудно-частотную характеристику полосового фильтра. Для этого в передаточной функции фильтра нижних частот необходимо произвести следующую замену переменных:

.
(15)

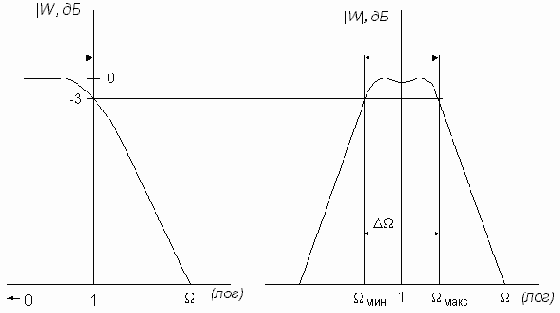

     В результате такого преобразования АЧХ фильтра нижних частот в диапазоне 0 < W < 1 переходит в правую часть полосы пропускания полосового фильтра (1 < W < Wмакс). Левая часть полосы пропускания является зеркальным отображением в логарифмическом масштабе правой части относительно средней частоты полосового фильтра W = 1. При этом Wмин = 1/Wмакс. Рис. 16 иллюстрирует такое преобразование.

Преобразование нижних частот в полосу частот
