Двухполупериодный выпрямитель с незаземленной нагрузкой


Мостовая схема выпрямляет обе полуволны входного сигнала, при этом выпрямленный ток протекает через нагрузку:

Iвых=|Uвх|/R.

    Эта схема не требует согласования резисторов и имеет высокое входное сопротивление.

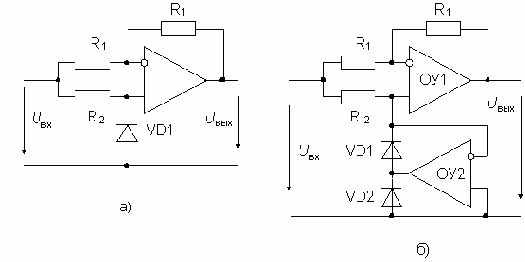

    Простейшая схема двухполупериодного выпрямителя с заземленной нагрузкой приведена на рис. 30а. Здесь используется дифференциальное включение ОУ.

Двухполупериодный выпрямитель с заземленным диодом
